درز انبساط و درز انقطاع (درز ژوئن)

 برای جلوگیری از خرابیهای ناشی از انبساط و انقباض ساختمان بر اثر تغییر درجه حرارت محیط خارج یا جلوگیری از انتقال بار ساختمان قدیمی مجاور به ساختمانی كه جدید احداث می شود از درز انبساط و درز انقطاع (درز ژوئن) استفاده می شود.

درز انبساط :

برای جلوگیری از خرابیهای ناشی از انبساط و انقباض ساختمان بر اثر تغییر درجه حرارت محیط خارج یا جلوگیری از انتقال بار ساختمان قدیمی مجاور به ساختمانی كه جدید احداث می شود.

همچنین در مواردی كه ساختمان بزرگ است و از چند بلوك متصل به هم تشكیل می شود، باید به كار بردن درز انبساط در محل مناسب پیش بینی شود .

حداقل فاصله ای از ساختمان با اجزای ساختمانی كه باید در آن درز انبساط پیش بینی شود، بهنوع ساختمان، تعداد طبقات، مصالح مصرفی و آب و هوای محل احداث بستگی دارد ؛ بنابراین باید با مطالعه كافی محل اندازه آن را مهندس طراح تعیین كند. در كلیه ساختمانهای فلزی كه طول آنها بیشتر از 50 متر باشد، باید در طول ساختمان درز انبساط پیش بینی كرد.

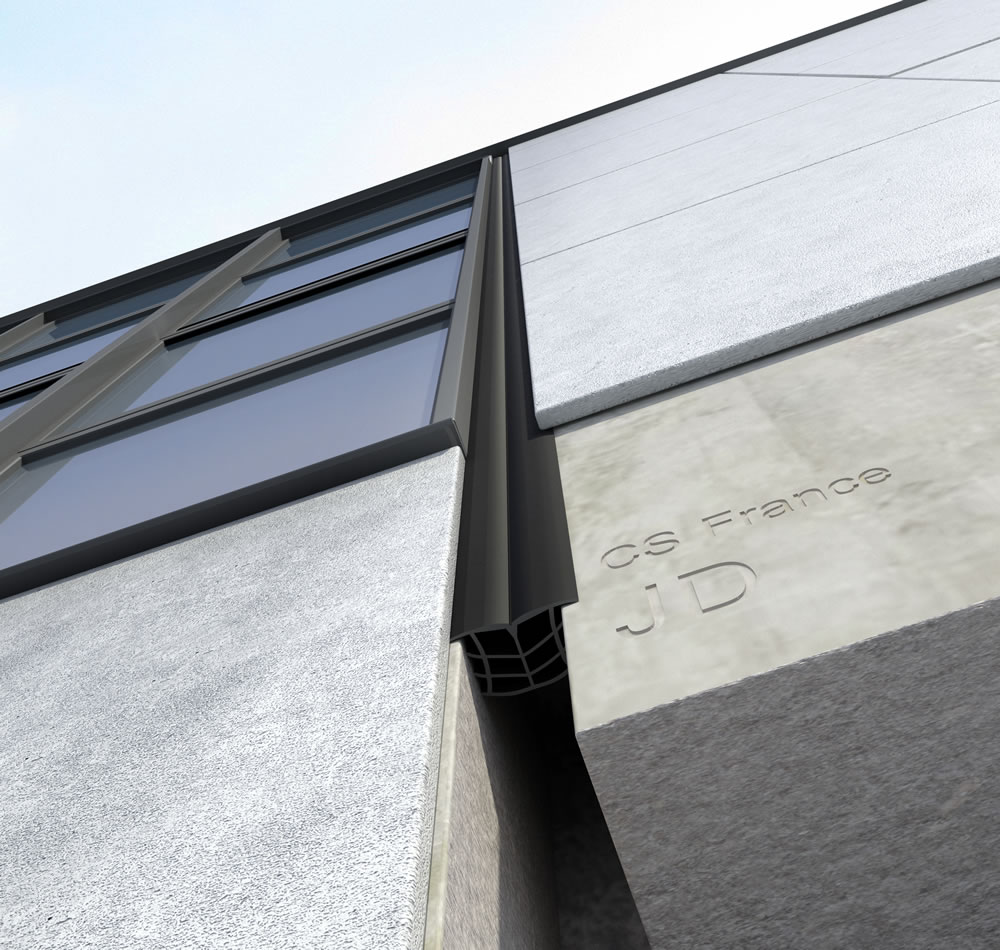

این طول مربوط به ساختمانهای فلزی و بدون پوشش محافظ است كه نباید از 50 متر و یا در ساختمانهایی با پوشش محافظ و در حالات خاص نباید از یكصد متر تجاوز كند. برای پوشاندن و پر كردن فواصل درز انبساط از مواردی استفاده می كنند كه قابلیت ارتجاعی داشته باشد . باید دقت شود كه فاصله درز انبساط به هیچ وجه با مصالح بنایی یا ملات پر نگردد. اگر در هنگام استقرار اسكلت فلزی، ستونهایی كه در مجاورت یك درز انبساط قرار دارند، به طور موقت به وسیله قطعات فلزی متصل شده اند، پس از استقرار، باید این اتصالات بریده شوند تا ساختمان در محل درز انبساط به كلی از قسمت مجاور خود جدا باشد.
درز انقطاع :
برای جلوگیری از خسارت و كاهش خرابی ناشی از ضزبه ساختمانهای مجاور به یكدیگر، بویژه در زمان وقوع زلزله، ساختمانهایی كه دارای ارتفاع بیش از 12 متر یا دارای بیش از 4 طبقه هستند، باید به وسیله درز انقطاع از ساختمانهای مجاور جدا شوند ؛ همچنین حداقل درز انقطاع در تراز هر طبقه برابر 100/1 ارتفاع آن تراز از روی شالوده است . این فاصله را می توان در محلهای لازم با مصالح كم مقاومت كه در هنگام زلزله در اثر برخورد دو ساختمان به آسانی مصالح مزبور خرد می شوند، پر كرد.

در مورد درز انقطاع شما باید حتمآ مقدار 1 درصد ارتفاع ساختمان را رعایت کنید. البته این یک درصد در هر تراز با توجه به ارتفاع همان تراز باید رعایت گردد. با توجه به آنکه معمولآ ستونها در طبقات بالاتر باریکتر از ستون در طبقات پایینتر است، پس عملآ در طبقات بالا که به درز اتقطاع بیشتری نیاز است فضای بیشتری نیز موجود است و عملآ با رعایت درز انقطاع در طبقات پایین در طبقات بالاتر نیز درز انقطاع نیز رعایت میگردد

توجه کنید نیروهایی که ما با توجه به ضوابط آیین نامه 2800 محاسبه مینماییم با نیروهایی که در واقع به سازه اعمال میشود بسیار تفاوت دارد و این نیروها بسیار کمتر از مقادیر واقعی است. در عوض با نیروهای کاهش یافته دیگر به سازه در طراحی اجازه ورود به محدوده پلاستیک را نمیدهیم. تغییر مکانهایی که با نیروهای کاهش یافته محاسبه میشوند به تغییر مکانهای طرح معروفند و تغییر مکانهای ناشی از نیروهای واقعی وارد بر سازه ، تغییر مکانهای واقعی نامیده میشوند. تغییر مکان طرح به راحتی همانند بقیه تغییر مکانها در etabs مشاهده میشود. برای تغییر مکانهای واقعی تغییر مکانهای طرح را در ضریب 0.7R ضرب میکنیم

برابر نسبت تغییر شکل نسبی طبقه به ارتفاع نسبی طبقه است.

 مقادیر مجاز drift بر اساس بند 2-5-4 آیین نامه محاسبه میشود.



درز انقطاع برای ساختمانهایی با بیش از دو سقف یا 8 متر ارتفاع از تراز یا حداقلh 005/. از زمین مجاور می باشد. h/100 پایه

مثال: ساختمانی در منطقه با تراکم متوسط، به ابعاد 8*20 جنوبی در مجاورت همسایه های شرقی و غربی واقع شده است. در صورتی که مالک درخواست ارتفاع 18 متر از تراز کف خیابان را دارد، مطلوبست محاسبه درز انقطاع؟

جواب: 18=۱۸/۱۰۰ عرض درز انقطاع 18 سانتیمتر می باشد. که نهایتاً عرض خالص بنا ۷۸۲ سانتیمتر می باشد. ۷۸۲= 18-800

پس بین اضلاع شرقی و غربی بایستی 18 سانتیمتر درز انقطاع تعبیه گردد. که با توجه به 005/. سهم زمین، بایستی 9 سانتیمتر در هریک از اضلاع شرقی و غربی با مرز زمین مجاور درز تعبیه نماید. 9=18*005/.

 البته این ضوابط برای ساختمانهایی تا حداکثر 8 طبقه حاکم می باشد.
حال سوالی که ممکن است مطح شود این است که آیا در درز انبساط درز از روی پی می خورد یا خود پی ها هم از هم جدا هستند.
حداقل عرض درز انقطاع در تراز هر طبقه برابر 100/1 ارتفاع آن تراز از روی شالوده می‏باشد . این فاصله را می‏توان در محلهای لازم با مصالح کم مقاومت که در هنگام زلزله در اثر برخورد دو ساختمان به آسانی خرد می‏شوند پر نمود
در صورتی که در نقشه های معماری درز انقطاع در ستون گذاری ستونهای کناری رعایت نشده باشد برای جلوگیری از مشکلات اجرایی حتماً باید با توجه به سایت پلان و مراجعه به بند 1-6-3 آیین نامه 2800 ویرایش سوم درز انقطاع را محاسبه و نقشه های معماری را تصحیح کرد.
در بند 1-6-3 در معرفی میزان درز انقطاع لازم برای ساختمانهای با اهمیت زیاد و خیلی زیاد و زیاد در ساختمانهای با هشت طبقه یا بیشتر ذکر شده است: « هر یک از ساختمانهای مجاور یکدیگر، ملزم به رعایت فاصله ای معادل حاصلضرب 0.5R در تغییرمکان جانبی نسبی طرح آن ساختمان در هر طبقه میباشند.»

به طور کلی، هدف از تعبیه درز انقطاع در ساختمانها، جلوگیری از برخورد ساختمانهای مجاور با یکدیگر و تشدید خسارات میباشد. بر این اساس فاصله بین ساختمانهای مجاور در هر طبقه نباید از مجموع حداکثر تغییر مکان واقعی طرح دو ساختمان در ارتفاع مورد نظر بیشتر گردد. پس باید در بند مورد نظر آیین نامه به جای « تغییر مکان جانبی نسبی طرح» کلمه نسبی حذف شده و « تغییر مکان جانبی طرح» جایگزین شود. قابل ذکر است که در ویرایش قبلی آیین نامه این اشکال وجود نداشت و در ویرایش جدید آیین نامه این اشکال به وجود آمده است.
